План мероприятий по улучшению условий и охраны труда на автотранспортном предприятии «Ульяновск-транссервис»

Таблица 4.2 План мероприятий по охране труда

Расчёт искусственной вентиляции СПТО

В связи с периодическим интенсивным выделением вредных газов (при работе двигателей внутреннего сгорания, при паяльных, сварочных и прочих работах) целесообразно устанавливать механическую вытяжную вентиляцию.

Исходные данные:

Назначение помещения: техническое обслуживание и устранение неисправностей (ТО и УН).

Размеры помещения: см. риунок 4.1.

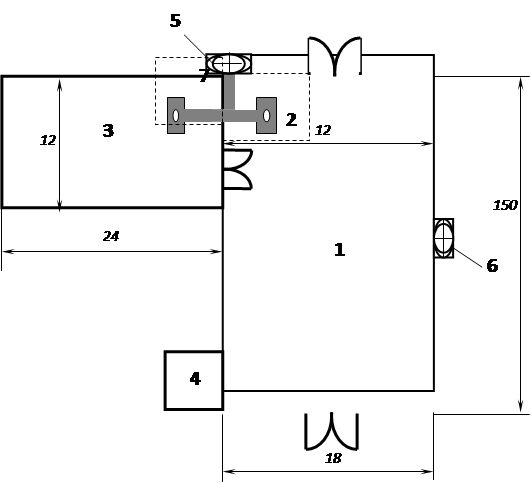

1 – цех технического обслуживания и устранения неисправностей (ТО и УН); 2 – пост полной диагностики; 3 – мастерская; 4 – помещение для хранения масла; 5 – вентилятор местной вентиляции; 6 – вентилятор общеобменной вентиляции; 7 – пост газоэлектросварки.

Рисунок 4.1 Схема системы механической вентиляции СПТО

Характер загрязнений: отработавшие газы: окислы азота NOх , окись углерода СО, альдегиды; сварочные газы, пары топлива (бензин, дизтопливо, керосин).

Пожарная опасность: в цехе ТО и УН – П-I по ПУЭ.

Теплоизлучения: в сварочном цехе, на посту полной диагностики.

Предельно-допустимые концентрации вредных веществ:

- В цехе ТО и УН, на посту полной диагностики:

- -- азота оксиды5

- --бензин топливный100

- На сварочном посту -

- -- марганец0,3

- -- хром1,1

- -- соединения фтора1

Назначаем местную вентиляцию (на посту полной диагностики и сварочном посту) в совокупности с общей (в цехе ТО и УН).

Разрабатываем схему общеобменной и местных систем вентиляции (рис. 4.1).

Определяем количество выделяемых загрязнений в течение 1 ч.

для цеха ТО и ТР при работе автомобильных дизелей:

, мг/ч(4.1)

где: Vц – рабочий объём цилиндров двигателя, л. Принимаем среднее значение по автомобилям Vц = 4 л.

р0 – объёмная часть вредных веществ в отработавших газах, %.

для дизелей – окиси углерода 0,05…0,07;

окислов азота 0,007…0,009;

альдегидов 0,02…0,05 [7];
